камеры сейчас ну совсем не в кассу менять. Ну как у всех, втыкаю камеру в ПОЕ - активности нет.
Померял на выходе старого регистратора 45 - "+" 78 - "-" идет 15 вольт.
Меряю на новом (по всякому) - напряжения толком нет. Что-то проскакивает и исчезает.
Ну долго голову ломал, пока человек не подсказал, что настоящее PoE (примененное в регистраторе ds 7108n-sn/p) бывает только 36-52 Вольта и управляется контроллером.
Соответственно Passive PoE в камере не имеет никакого контроллера и просто не отдает регистратору отклика на включение питания.
Можно конечно пойти путем внешнего инжектора питания ( как тут народ проводил эксперименты). НО мы попробуем пойти другим путем.
Отключить родное питание внутри регистратора с выводов 45 и 78 и подать отдельно 12 В для СОВСЕМ КИТАЙСКИХ КАМЕР.
Ну как-то так.
Учитывая, что блок питания у регистратора 48 Вольт, надо включить последовательно два стабилизатора LM7824 и LM7815, LM7815 будет дико греться при 48 вольтах на входе.
Еще скажу такую тему, ради эксперимента воткнул 15 В блок питания от старого регистратора и ХИК заработал как нив чем не бывало.
У кого нет честных ПоЕ камер можете так заменить применение стабилизаторов, но подпайка проводков все равно потребуется.
Итак.
Управляет питанием микросхема-контроллер TPS2384
http://www.ti.com/lit/ds/symlink/tps2384.pdf
Делает это она очень по хитрому, поэтому бороться с ней нет смыла, причем при таком мелком монтаже.
Но делает она это коммутируя "минус" питания на 7-8 пине разъема.
Собственно что буду делать я:

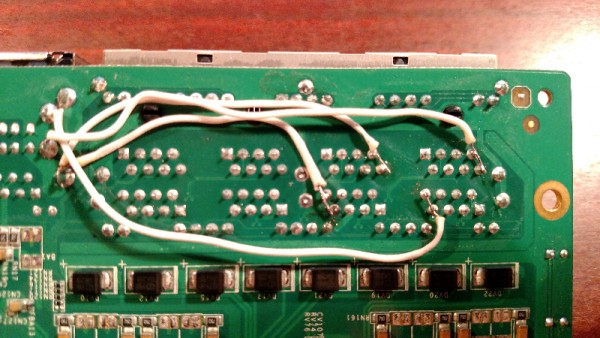

Припаяю перемычки от 7-8 пинов прямиком на корпус (минусовую шину) устройства и поменяю блок питания с 48 вольтового на 15 вольтовый от старого регистратора, т.к. у меня нет камер с НАСТОЯЩИМ PoE IEEE 802.3af.
да даже если появится желание приобрести еще камеру на настоящее PoE, в ней проще питание переделать, т.к. в камере стоит еще один стабилизатор на более низкое напряжение.
- IMG_20161112_180216988.jpg (499.24 КБ) 7149 просмотров
Напомню, что я буду использовать БП 15 Вольт от другого регистратора.

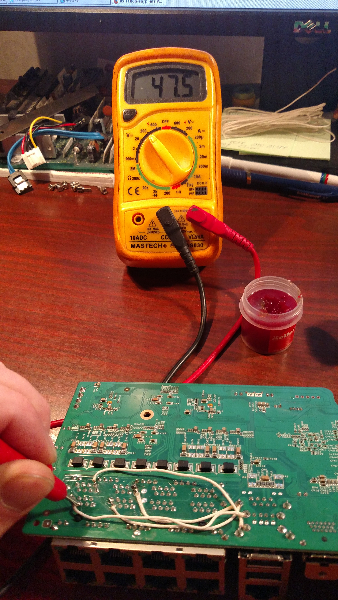

При 15 В. питании все работает точно так-же как и при 48 Вольтовом.
Микросхемы управляющие PoE имеют свое собственное встроенную стабилизацию питания - им все равно какое напряжение.
48 Вольт используется только для передачи по проводам
