Реанимация IPC-HFW2100P

[dropik]

Добрый день. После прошивки IPC-HFW2100P-0360B камера не подымается. проходит 2 пинга на девайс и снова не доступен. Как быть подскажите?

[iTuneDVR]

Добрый день. После прошивки IPC-HFW2100P-0360B камера не подымается. проходит 2 пинга на девайс и снова не доступен. Как быть подскажите?

Добрый!
Надо восстанавливать прошивку через TTL2RS232 адаптер.
Примерный план тут
viewtopic.php?t=441

[dropik]

увы не вижу когда втыкать кабель...

[iTuneDVR]

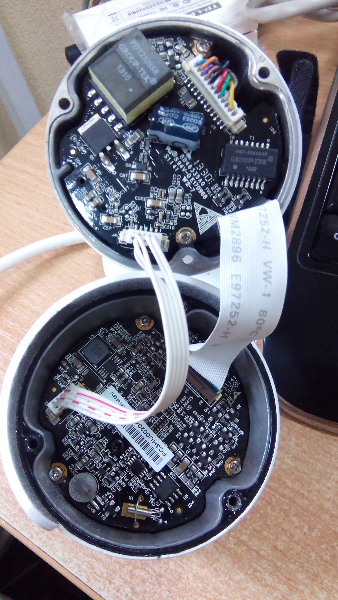

Верхнюю половинку на фото еще разобрать и там...

[dropik]

ее))) сори, после написания поста уже понял))) теперь вопрос... в мануале что вы дали ссылочку есть схема подключения. Но там используется 3 провода (11 страничка в файле IP Camera RS232 Operation instructor( the same for Network Speed Dome) .pdf), но в моем варианте с моей камерой требуется 4 пина (или как подключать в таком случае?)

[iTuneDVR]

Берем тесте и звоним контакты
+5V, Rx,Tx,Gd
В разных вариациях.
В зависимости от TTL адаптера и используй 3 или 4-е контакта.
Например я использую обычный COM TTL2RS232 адаптер с аппаратным COM на ПК и нульмодемным кабелем и всегда использую 4-е контакта, чтобы записать микросхему MAX232

[Gens]

но в моем варианте с моей камерой требуется 4 пина (или как подключать в таком случае?)

Не подключать +5V.

[iTuneDVR]

но в моем варианте с моей камерой требуется 4 пина (или как подключать в таком случае?)

Не подключать +5V.

Если TTL2RS232 в исполнении USB, то да!

[dropik]

Извините за оффтопный вопрос... А самому реально com2ttl сделать? Вроде и ком кабель ненужный есть и проводки...
p.s. думал что кабель есть, но увы не тот оказался

[dropik]

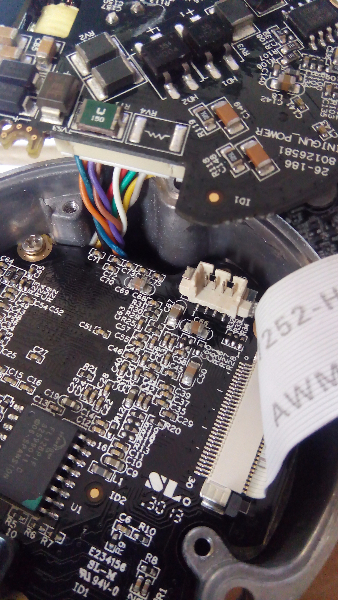

Подскажите куда ставить RX, TX и G?
Если смотреть как на фото (слева на право, что в каком порядке?)
